西安冷冻式干燥机系统组成及工作原理是什么

西安冷冻式干燥机系统组成及工作原理是什么

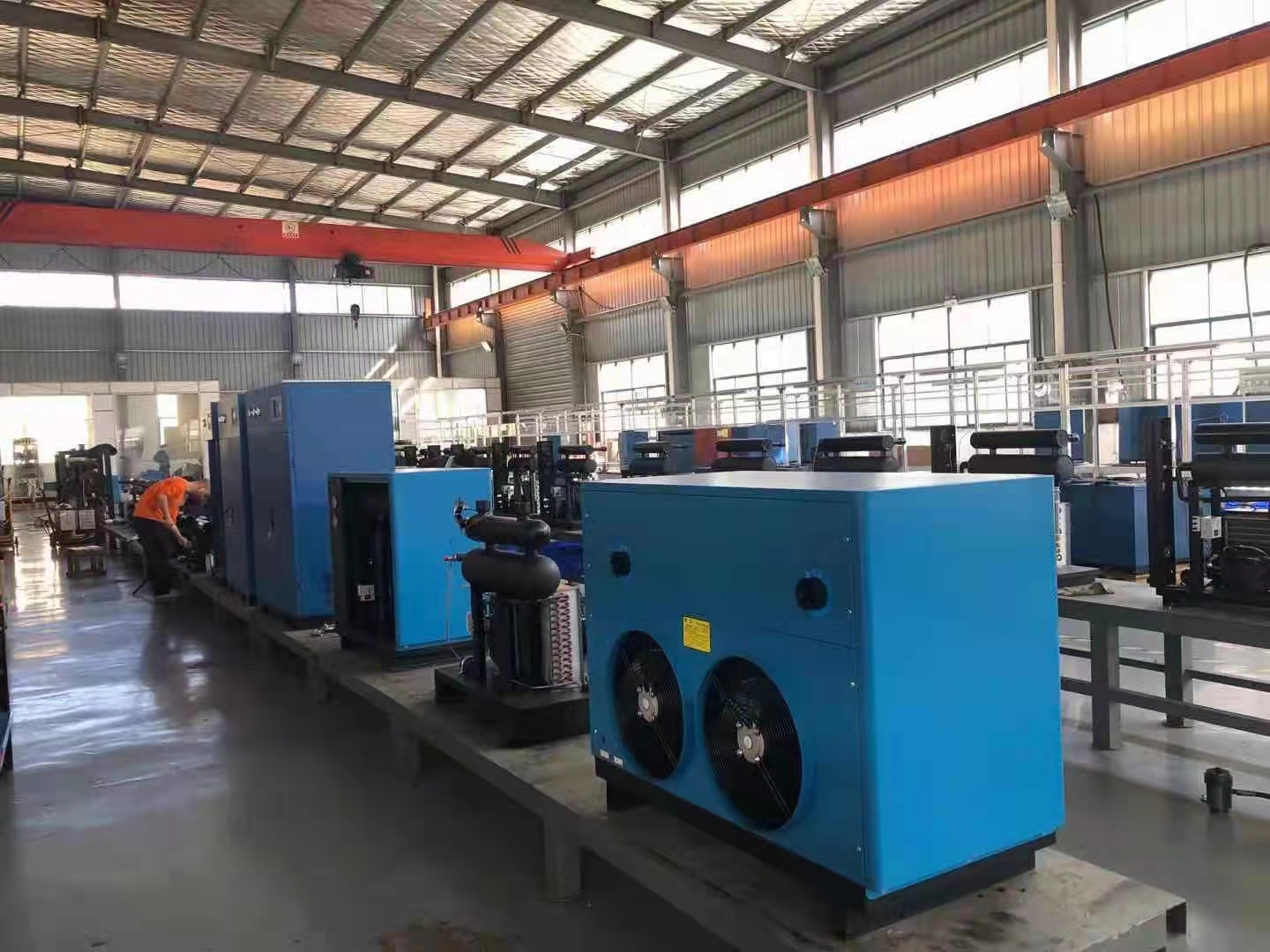

冷冻式干燥机的制冷系统是由什么组成的吗?
    冷冻式干燥机的制冷系统属于压缩式制冷,由制冷压缩机、冷凝器、蒸发器、膨胀阀等四个基本部件组成。它们之间用管道依次连接,形成一个密闭的系统,制冷剂在系统中不断地循环流动,发生状态变化并与压缩空气和冷却介质进行热量交换。
    在冷冻式干燥机的制冷系统中,蒸发器是输送冷量的设备,制冷剂在其中吸收压缩空气的热量,实现脱水干燥的目的。压缩机是心脏,起着吸入、压缩、输送制冷剂蒸汽的作用。冷凝器是放出热量的设备,将蒸发器中吸收的热量连同压缩机输入功率转化的热量一起传递给冷却介质(如水或空气)带走。

    膨胀阀/节流阀对制冷剂起节流降压作用、同时控制和调节流入蒸发器中制冷剂液体的数量,并将系统分为高压侧和低压侧两大部分。除了上述部件外,冷干机还包含能量调节阀、高低压保护器、自动排污阀、控制系统等部件。
钒钛冷冻式干燥机制冷部分的都是些什么?
    冷冻式干燥机制冷系统中,包括蒸发器、压缩机、节流机构和冷凝器等,这些东西统称为四大系统。
    1、蒸发器:纽曼泰克冷干机中,蒸发器也是其中重要的组成部分。蒸发器是一个换热设备,制冷剂液体在蒸发器里吸热汽化,在此过程中对其周围的环境产生制冷效应。制冷剂在蒸发器里汽化过程是等压下的沸腾过程,沸腾温度是该压力下的饱和温度,即沸点。
    因此,把蒸发器称为"沸腾器"更为确切,但制冷工程中习惯上都称为蒸发器。蒸发器内制冷剂沸腾的压力称为蒸发压。力P0,相对应的饱和温度(沸点)称为蒸发温度t0,沸腾汽化过程称为蒸发过程。
    2、压缩机:压缩机是从蒸发器中抽吸出制冷剂蒸汽并对其进行压缩的设备。河南干燥机中,冷干机占据重要的地位,也就是说河南冷干机用户技术庞大,而它的功能有:
    (1)从蒸发器中抽吸出制冷剂蒸汽以维持蒸发器内一定的压力,同时也就维持了一定的蒸发温度;
    (2)将吸入的制冷剂蒸汽进行压缩,或是说将蒸汽压力提高,从而有可能在较高温度下将它冷凝成液体,使制冷剂得到重复使用;
    (3)在制冷系统中起输送制冷剂的作用。
    3、冷凝器:冷凝器是一个换热设备,制冷剂在其内凝结并释放出热量,这些热量由空气或水带走。冷凝器中用于冷却制冷剂蒸发并带走凝结时放出的热量的介质称为"冷却剂"或"冷却介质",对于水就称为冷却水。冷凝器中的冷凝过程是等压过程,其中制冷剂压力称为冷凝压力pk,,对应的饱和温度称为冷凝温度tk。河南冷干机用户很多因此获益。
    4、节流机构:节流机构的功能有:
    (1)使冷凝压力(高压)下的冷凝剂液体转变成蒸发压力(低压)下的冷凝液体,为制冷剂创造低压低温下汽化的条件;
    (2)调节注入蒸发器的制冷剂液体供给量。
    节流机构可以是自动或手动的节流阀(又称膨胀阀)或毛细管。
    冷冻式干燥机制冷系统必须有四大部件──蒸发器、压缩机、冷凝器和节流机构,缺一不可。
冷干机的工作原理
    冷干机是采用降温结露的工作原理,对压缩空气进行干燥的一种设备。主要由热交换系统、制冷系统和电气控制系统三部分组成。从空压机出来的热而潮湿并含有水份的压缩空气首先经过空气对空气热交换器预冷却。
    然后经过预冷却的空气,在空气对冷媒热交换器被冷干机的冷冻剂循环回路进一步冷却,与已经从蒸发器出来被冷却到压力露点的冷空气进行热交换,使压缩空气的温度进一步降低。
    之后压缩空气进入蒸发器,与制冷剂进行热交换,压缩空气的温度降至0℃-8℃,空气中的水份在此温度下析出,通过冷凝器将压缩空气中冷凝出的水分油和杂质分离,通过自动排水器将其排出机外。而干燥的低温空气则进入空气对空气交换器进行热交换,温度升高后输出,能有效地防止管路结露现象的发生,旁通阀能根据负荷变化的要求自动调节冷煤的通过量。
